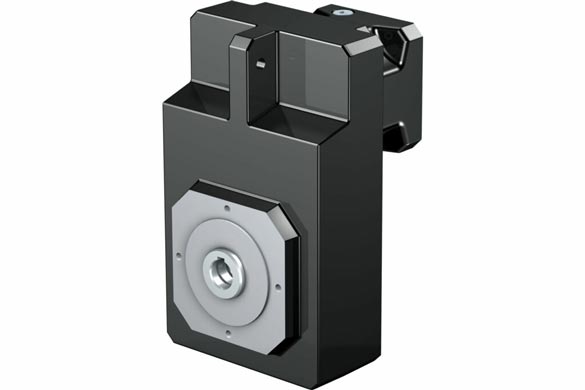

Das schlanke Schwarze: Flachgetriebe.
Die Flachgetriebe der Baureihe F haben einiges zu bieten: Eine äußerst platzsparende Bauweise. Eine große Achsdistanz. Eine hohe Positioniergenauigkeit. Und einen hohen Wirkungsgrad.
- Kompakt, platzsparend und absolut leistungsfähig
- Für hohe Ansprüche an Wirkungsgrad, Robustheit und Lebensdauer
- Hohe Positioniergenauigkeit und Spielstabilität
Durch das extrem flache Gehäuse dieser Baureihe und wegen der großen Achsdistanz sind Flachgetriebe hervorragend in Anwendungen mit sehr engen, schwierigen Platzverhältnissen integrierbar.
Ein weiteres Plus: Flachgetriebe sind besonders einfach und schnell montiert.
Flachgetriebe gehören durch ihre Konstruktionsform zur Familie der Stirnradgetriebe. Die Vorteile liegen auch hier ganz klar in einem hohen Wirkungsgrad.
Die hochwertige Schrägverzahnung der Stirnräder garantiert außerdem eine außerordentliche Laufruhe.
Durch ihre robuste Gehäusebeschaffenheit arbeiten Flachgetriebe äußerst zuverlässig und ausfallsicher. Und sind damit auch für den Dauerbetrieb geeignet.
Für erhöhte Anforderungen an die Präzision stehen die Flachgetriebe der Baureihe F in zwei Spielklassen zur Verfügung. Die gehärtete Schrägverzahnung sorgt für verlässliche Spielstabilität.
F-Getriebe sind entweder als kompakte Servo-, Lean- oder als Asynchron-Flachgetriebemotoren im Direktanbau erhältlich oder über entsprechende Adapter an alle gängigen Synchron-Servomotoren anbaubar.
|
Leistungsdichte:
|
|||||
|
Preisklasse:
|
€ | € | € | € | € |
- Gesamtübersetzung: 4,3 – 552
- Zul. Beschleunigungsmoment: 78 – 1100 Nm
- Drehspiel: 5 – 11 arcmin
- Wirkungsgrad: 96 – 97 %
Find your right fit!
- Welle:
- Vollwelle mit oder ohne Passfeder
- Hohlwelle mit Passfedernut oder Schrumpfscheibe
- Gehäuse:
- Gewindelochkreis mit optionaler Seitenbefestigung
- Rund- oder Quadratflansch
- Drehspiel: Standard oder Klasse II
- Einbaulage: Beliebig
- Schmierstoffe und Wartung:
- Mineralischer Schmierstoff CLP ISO VG 220 oder synthetischer Schmierstoff CLP HC ISO VG 220
- Lebensdauergeschmiert und wartungsfrei
- Lackierung: RAL 9005 Tiefschwarz
- Motoradapter:
- EasyAdapt (ME) mit Klemmkupplung
- ServoStop (MB) mit Steckkupplung (Klauenkupplung) und integrierter Federdruckbremse
- Empfohlene Motoren für den Direktanbau: Besonders effizient in Kombination mit STÖBER Motoren der Baureihe EZ oder LM
Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.
Mit ganzheitlicher Betrachtungsweise auf Ihre spezifische Aufgabenstellung unterstützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.
Mehr erfahrenWir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.
Mit ganzheitlicher Betrachtungsweise auf Ihre spezifische Aufgabenstellung unterstützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.
Mehr erfahrenWir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.
Mit ganzheitlicher Betrachtungsweise auf Ihre spezifische Aufgabenstellung unterstützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.
Mehr erfahrenWir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.
Mit ganzheitlicher Betrachtungsweise auf Ihre spezifische Aufgabenstellung unterstützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.
Mehr erfahren| Titel | Version | ID | Datum | Sprache | Größe / Typ | |
|---|---|---|---|---|---|---|
 | Katalog STÖBER kompakt | 06 | 442655 | 2024 09 | DE | 8.66 MB |
 | Katalog ServoStop Servogetriebe mit Bremse | 02 | 443234 | 2023 04 | DE | 15.16 MB |
 | Katalog Servogetriebe | 05 | 443054 | 2023 03 | DE | 15.91 MB |
| Titel | Version | ID | Datum | Sprache | Größe / Typ | |
|---|---|---|---|---|---|---|
 | Betriebsanleitung Getriebe und Getriebemotoren F1 - F6 | 00 | 443366 | 2023 07 | DE | 2.75 MB |
 | Betriebsanleitung Motoradapter MB23 - MB53 ServoStop | 03 | 443287 | 2024 01 | DE | 6.41 MB |
 | Sicherheitshinweise für Getriebe | 00 | 443108 | 2018 07 | DE | 72.86 KB |
 | Sicherheitshinweise für explosionsgeschützte Getriebe | 00 | 443109 | 2018 07 | DE | 71.63 KB |
| Titel | Version | ID | Datum | Sprache | Größe / Typ | |
|---|---|---|---|---|---|---|
 | Einbauerklärung Getriebe | 01 | 442718 | 2024 03 | DE | 69.04 KB |
 | UK Einbauerklärung Getriebe | 00 | 443299 | 2021 10 | DE | 74.04 KB |
Nutzen Sie die Kompetenz unserer Anwendungsingenieure in den Sales Centern oder wenden Sie sich an unseren First Level Support.
TechnologieberatungSERVOsoft® Mit SERVOsoft® geben wir Ihnen ein Werkzeug an die Hand, mit dem Sie Ihre Antriebssysteme in wenigen Schritten präzise skaliert auslegen. Elektrisch wie mechanisch. Und dabei auch noch einfach und schnell.
SERVOsoft®Mit dem intuitiven STÖBER Produktkonfigurator können Sie passende Antriebslösungen ganz einfach filtern, vergleichen, abspeichern und mit anderen teilen.
STÖBER ConfiguratorSie suchen CAD-Daten? Mit dem STÖBER CAD-Tool stehen Ihnen die gewünschten Zeichnungen mit nur wenigen Klicks zum Download bereit.
STÖBER CADSTÖBER ist mit 12 Standorten und 80 Service-Partnern weltweit in über 40 Ländern präsent. Egal wo, egal wann, immer für Sie da und in Bewegung!
Service-NetzwerkSie benötigen kompetente Hilfe in Sachen Ersatzteile, Ersatzantriebe, Reparaturen und Retrofitting? Kontaktieren Sie uns gerne! Außerdem bieten wir Ihnen einen 24 h-Notruf für dringende Fälle.
Ersatz & ReparaturRobuste Getriebe. Sympathische Menschen.
„Die Zusammenarbeit mit STÖBER funktioniert schon über viele Jahre. Das Preis-Leistungs-Verhältnis ist gut und die STÖBER Getriebe besonders robust. Wir hatten noch nie Probleme mit einem Antrieb und unser Ansprechpartner ist immer schnell zur Seite.“
– Achim Knupfer, Geschäftsführer, ALFA TOOLS Spezialmaschinenfabrik GmbH
STÖBER Product ID.
Sie benötigen Betriebs- und Montageanleitungen, Ersatzteillisten oder Hinweise zu technischen Merkmalen zu unseren Produkten?
Die gewünschten Informationen erhalten Sie schnell und einfach dank der STÖBER Product ID.
Das könnte Sie auch interessieren

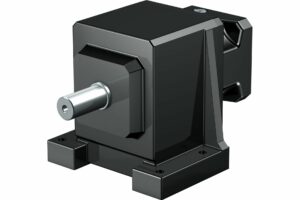

Sie suchen ein kompaktes, universell einsetzbares Getriebe? Aus einem Guss?
Wir empfehlen die Stirnradgetriebe der Baureihe C.
Höhere Dynamik, geringeres Gewicht, sehr kleiner Bauraum bei der winkligen Übertragung von Bewegungen und Kräften mit Kegelradgetrieben der Baureihen K, KL und KS!
Auf der Suche nach einem Getriebemotor für beengte Platzverhältnisse? Mit hoher Achsdistanz?

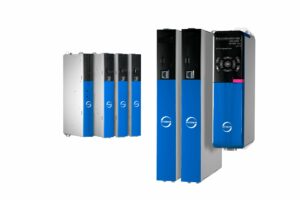

Ob für leistungsstarke Systeme, hocheffiziente Multiachs-Anwendungen oder für kompakte Module – STÖBER hat mit seiner 6. Generation immer den geeigneten Regler parat.
