Bei STÖBER Anschluss finden:
Maßgeschneiderte Kabel.
Die Beschaffenheit der Kabelverbindung zwischen Motor und Antriebsregler beeinflusst viele Faktoren – auch die Funktionssicherheit und Standfestigkeit einer Systemachse.

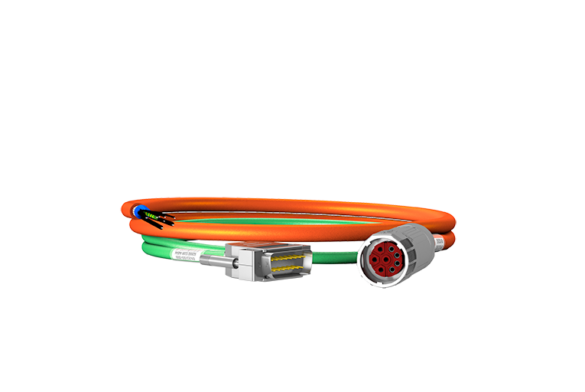

Bleiben Sie deshalb kompromisslos in Sachen Qualität und profitieren Sie von einem optimalen, elektrisch robusten Zusammenwirken Ihrer Antriebskomponenten. Ob Leistungs- und Encoderkabel oder STÖBER OCS: Wir konfektionieren anschlussfertig!
- Motor? Regler? An die Strippe!
- Verbunden auf Distanz: Mit One Cable auf 100 Meter
- Permanenter Positionsrapport: Encoderkabel
- Die treibende Kraft: Leistungskabel
Es gibt viele Gründe, um auf die ideale Anschlusstechnik von STÖBER zu setzen.
Motoren, Kabel und Antriebsregler weisen jeweils elektrische Eigenschaften auf, die sich gegenseitig beeinflussen.
Ungünstige Kombinationen führen möglicherweise zu unzulässigen Spannungsspitzen im Antriebssystem, die in erster Linie den Motor schädigen können.
Ferner müssen die gesetzlichen Vorgaben der EMV-Richtlinie eingehalten werden.
Bleiben Sie auf der sicheren Seite: STÖBER bietet ein perfekt auf sämtliche Antriebskomponenten abgestimmtes Kabelprogramm – in unterschiedlichen Längen und beidseitig anschlussfertig konfektioniert.
Next Level: Das neue STÖBER Hybridkabel verbindet Motor und Antriebsregler auf 100 Meter.
Mit zukunftssicherem HEIDENHAIN EnDat® 3. Für maximale Qualität bei
Übertragung, Diagnose, Sicherheit und Performance.
Ideal für die digitale
Produktion.
Das Ergebnis einer effizienten Partnerschaft: STÖBER entwickelte das Hybridprodukt, das Leistungsübertragung und Encoderkommunikation unter einem Mantel vereint, in Kooperation mit HEIDENHAIN.
Das Highlight: Nach umfassenden Belastungstests garantieren wir mit dem neuen Kabel eine Schleppfähigkeit ohne Drossel für Kabellängen bis 50 Meter!
Durch den Verzicht auf die Drossel reduzieren Sie den Installationsaufwand, die Komponentenvarianz und sparen an Energie und damit barem Geld.
Insgesamt profitieren Sie mit STÖBER OCS von einer modernen Ein-Kabel-Lösung mit geringem Verkabelungsaufwand, verkürzten Montagezeiten und reduzierten Materialkosten.
Motoren von STÖBER sind im Standard mit Encodersystemen und Steckverbindern ausgerüstet.
STÖBER bietet passende Kabel in unterschiedlichen Längen, Leiterquerschnitten und Steckergrößen an.
In Abhängigkeit von den jeweiligen Motortypen können unterschiedliche Encodersysteme eingesetzt werden.
Easy-to-Use: Für die Montage müssen die Kabel lediglich am Motor und am Antriebsregler angesteckt oder untergeklemmt werden.
Das spezielle Kabelprogramm für Leistungskabel ermöglicht eine sachgerechte und schnell montierbare Verbindung zwischen Motor und Antriebsregler.
Sie sind in verschiedenen Längen beidseitig anschlussfertig konfektioniert und eindeutig gekennzeichnet.
Auch bei Leistungskabeln gilt: Für die Montage müssen sie lediglich am Motor und am Antriebsregler angesteckt oder untergeklemmt werden.
- Kabeldurchmessser und -gewicht: Max. 14,7 mm, 0,315 kg/m oder max. 16,8 mm, 0,4 kg/m
- Biegeradius: 10 × dout (frei beweglich) und 5 × dout (fest verlegt)
- Biegebeständigkeit: Min. 5 Mio. Zyklen
- Beschleunigung: Max. 5 m/s² bis 20 m Verfahrweg
- Verfahrgeschwindigkeit: Max. 240 m/min
- Torsionsbeanspruchung: ± 30°/m
- Ausgangsdrossel: Ohne Drossel bei Kabellängen bis 50 m, mit Drossel bei Kabellängen bis 100 m/li>
Find your right fit!
- Max. 6,8 mm, 0,054 kg/m (EnDat® 2.1/2.2 digital, Inkremental, SSI)
- Max. 11,4 mm, 0,147 kg/m (Resolver)
- Max. 11,0 mm, 0,113 kg/m (EnDat ® 2.1 Sin/Cos)
Find your right fit!
- Kabeldurchmessser und -gewicht: Max. 14,7 mm (0,315 kg/m) oder max. 16,8 mm (0,4 kg/m)
- Biegeradius:
- 10 × dout (frei beweglich) und 5 × dout (fest verlegt) (Leiterquerschnitt 4 × 1,0 mm² – 4 × 4,0 mm²)
- 7,5 × dout (frei beweglich) und 4 × dout (fest verlegt) (Leiterquerschnitt 4 × 16,0 mm² – 4 × 25,0 mm²)
- Biegebeständigkeit: Min. 5 Mio. Zyklen
- Torsionsbeanspruchung: ± 30°/m
- Ausgangsdrossel:
- Bei der Anbindung von Synchron-Servo- oder Asynchronmotoren sind Kabellängen bis 50 m ohne Drosseln zulässig, bei Kabellängen bis 100 m müssen Drosseln verwendet werden
- Bei der Anbindung von Lean-Motoren ist der Einsatz von Drosseln nicht erlaubt; die maximale Kabellänge beträgt generell 50 m
Find your right fit!
- Antriebsregler: Antriebsregler der Baureihen SC6 oder SI6
- Encoder: HEIDENHAIN EnDat® 3 oder SICK Stegmann HIPERFACE DSL®; die Encoder werden automatisch erkannt
- Anschluss:
- Beidseitig anschlussfertig konfektioniert und gekennzeichnet
- Schnelle Montage über bedienfreundliche Steckverbinder
- IP-Schutzart der Steckverbinder: IP 66/67 (gemäß IEC 60529)
- Elektronisches Typenschild: Automatische Systeminstallation
- Sicherheitsgerichtete Anwendungen: Bis SIL 2, PL d (Kat. 3) nach DIN EN 61800-5-2 und DIN EN ISO 13849
- Optimierte Schirmung: Für stabilere Eigenschaften in der Schleppkette
- Beständigkeit:
- Ölbeständig nach DIN EN 60811-404
- Chemisch gut beständig gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten
- Silikon-, FCKW-, LABS-frei
- Entflammbarkeit: Flammwidrig und selbstverlöschend nach IEC 60332-1-2, UL758 cable flame test
- RoHS-Konformität: Schadstofffrei gemäß RoHS-2-Richtlinie 2011/65/EU
- Ausführung: UL758 (AWM) Style 21223 (Mantel) und Style 10492 (Ader)
- Mantel-Kennzeichnung: Orange (ähnlich RAL 2003) mit Aufdruck „STÖBER“
- Motoren:
- Synchron-Servomotoren der Baureihen EZ oder EZS und EZM
- Asynchronmotoren der Baureihe IE3D
- Antriebsregler: Antriebsregler der Baureihen SC6, SI6 oder SD6
- Encoder:
- EnDat® 2.1/2.2 digital
- Inkremental
- SSI
- Resolver
- EnDat 2.1® Sin/Cos
- Anschluss:
- Beidseitig anschlussfertig konfektioniert und gekennzeichnet
- Schnelle Montage über bedienfreundliche Steckverbinder
- IP-Schutzart der Steckverbinder: IP 66/67 (gemäß IEC 60529)
- Beständigkeit:
- Ölbeständig nach DIN EN 50363-10-2
- Chemisch gut beständig gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten
- Entflammbarkeit: Flammwidrig und selbstverlöschend nach IEC 60332-1-2, EN 60332-1-2 + UL FT1, CSA FT1, FT2
- RoHS-Konformität: Schadstofffrei gemäß RoHS-2-Richtlinie 2011/65/EU
- Ausführung: UL/CSA (E172204)
- Mantel-Kennzeichnung: Gelbgrün (ähnlich RAL 6018)
- Betreibbare Motoren:
- Lean-Motoren der Baureihe LM
- Synchron-Servomotoren der Baureihen EZ oder EZS und EZM
- Asynchronmotoren der Baureihe IE3D
- Antriebsregler: Antriebsregler der Baureihen SC6, SI6 oder SD6
- Encoder:
- EnDat® 2.1/2.2 digital
- Inkremental
- SSI
- Resolver
- EnDat 2.1® Sin/Cos
- Anschluss:
- Beidseitig anschlussfertig konfektioniert und gekennzeichnet
- Schnelle Montage über bedienfreundliche Steckverbinder (Synchron-Servomotoren und Lean-Motoren) oder über Klemmenkästen (Asynchronmotoren)
- IP-Schutzart der Steckverbinder: IP 66/67 (gemäß IEC 60529)
- Beständigkeit:
- Ölbeständig nach DIN EN 50363-10-2
- Chemisch gut beständig gegen Säuren, Laugen, Lösungsmittel, Hydraulikflüssigkeiten
- Entflammbarkeit: Je nach Leiterquerschnitt flammwidrig und selbstverlöschend nach IEC 60332-1-2, EN 60332-1-2 + UL FT1, CSA FT1, FT2 oder IEC 60332-1-2, UL758 cable flame test
- RoHS-Konformität: Schadstofffrei gemäß RoHS-2-Richtlinie 2011/65/EU
- Ausführung: UL/CSA (E172204)
- Mantel-Kennzeichnung: Orange (ähnlich RAL 2003)
