Double the bores.
Double the safety.
¡Cremalleras con el doble de orificios!
¿Sabía que las cremalleras se utilizaban originalmente para colocar objetos a diferentes alturas? Por ejemplo, se empleaban en las cocinas para colocar de forma óptima las ollas sobre la lumbre. A medida que avanzaba la industrialización, la cremallera fue adquiriendo importancia como elemento de máquinas y se introdujo en la construcción de maquinaria.
Hoy en día, los accionamientos de cremallera convierten los movimientos rotativos de los reductores o motores en movimientos lineales, o viceversa. El accionamiento propiamente dicho consta de una cremallera y de su contraparte, el piñón. Cuando el piñón gira, la cremallera se mueve a lo largo de su eje longitudinal, dando lugar a un movimiento lineal.
El reto:
el posible desplazamiento.
Las cremalleras no deben desplazarse cuando los piñones aplican fuerzas. La fuerza de presión de las fijaciones atornilladas contrarresta este efecto, por lo que las cremalleras suelen montarse adicionalmente con pasadores de ajuste en ambos extremos de las mismas. Un proceso que requiere un esfuerzo considerable. Para garantizar que la posición sea exacta, los orificios para los pasadores y el repaso de dichos orificios con un escariador deben realizarse directamente en la máquina una vez atornillada. Este trabajo es extremadamente exigente y requiere mucho tiempo, sobre todo con sistemas muy complejos.
La solución:
orificios dobles.

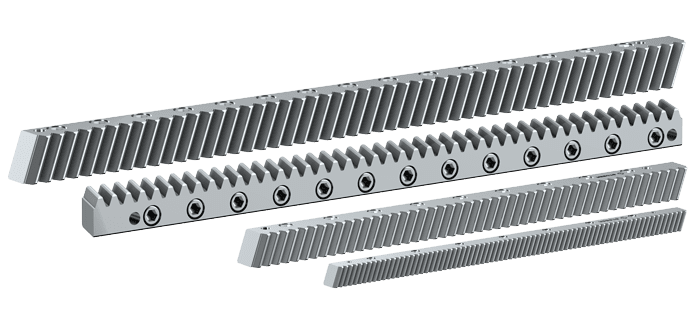

Nuestras nuevas cremalleras de precisión con orificio doble eliminan la necesidad de utilizar pasadores de fijación. La fuerza de apriete sobre el cuerpo de la máquina se duplica: en lugar de cada 125 milímetros, como es habitual, las cremalleras se vuelven a atornillar después de solo 62,5 milímetros. Aunque la fijación mediante pasadores no sea necesaria, esta sigue siendo una opción gracias a los orificios existentes para ello. Se garantiza así una mayor seguridad. Y la máxima facilidad de montaje.
Cifras. Datos. Hechos.
Nuestras cremalleras de precisión están disponibles en varias longitudes y módulos. Para las más altas exigencias de suavidad de funcionamiento y precisión de posición.
- Módulo: 2-6 mm
- Fuerza de avance máx.: 12,6-83,1 kN
- Con dentado helicoidal, endurecido y pulido
- Calidad del dentado 6 según DIN 3962-1
- Longitud: 500 mm, 1000 mm
«Con estas soluciones inteligentes y de alta calidad, hemos completado el nivel inferior de nuestro sistema mecánico. Una ventaja para cualquier usuario, ya que todo encaja a la perfección».
– Matthias Eberle, director de Desarrollo Comercial para Asia Pacífico de STOBER
«Con estas soluciones inteligentes y de alta calidad, hemos completado el nivel inferior de nuestro sistema mecánico. Una ventaja para cualquier usuario, ya que todo encaja a la perfección».
– Matthias Eberle, director de Desarrollo Comercial para Asia Pacífico de STOBER
Pensamiento sistemático.
De High Flexibility a High Force: nuestro innovador concepto de accionamientos de cremallera, combinado con reductores planetarios o cónicos y servomotores síncronos de montaje directo, ofrece un sistema perfectamente armonizado que puede adaptarse con flexibilidad a una amplia gama de requisitos en términos de capacidad de carga y precisión. Y es ideal para aplicaciones en máquinas-herramienta o automatización y robótica.
