Une nouvelle définition de la densité de puissance : les servomoteurs synchrones brushless.
Ultra compacts, couple maximal combiné à une dynamique élevée ! Telles sont les caractéristiques de nos deux condensés de puissance : Les servomoteurs synchrones brushless des gammes EZ.
Par rapport aux moteurs comparables, le fabricant STOBER a pu augmenter considérablement la puissance des servomoteurs EZ tout en réduisant sensiblement la longueur totale. En outre, tous les Les servomoteurs synchrones brushless sont disponibles avec une grande variété d’encodeurs et de freins d’arrêt.
- Des servomoteurs synchrones brushless convaincants avec une longue durée de vie
- Diversité pour les besoins individuels
- EZ : le condensé de puissance compact et hautement dynamique
Les servomoteurs synchrones brushless EZ de STOBER sont des moteurs sans balais, à excitation par aimant permanent et à commutation électronique avec différents profils de puissance.
Les composants du stator et du rotor offrent des rendements énergétiques avec des spécifications différentes, pour une ondulation de couple extrêmement faible et une puissance volumique élevée.
La structure des deux gammes se distingue en définitive par la diversité des variantes et des interfaces.
Les moteurs sont disponibles dans différentes longueurs et tailles et conviennent généralement pour un montage direct sans accouplement sur tous les réducteurs coaxiaux, à arbres parallèles et à couple conique.
La condition fondamentale pour la forme très courte est la réalisation d’un enroulement à denture orthocyclique-linéaire. Ce procédé spécial permet la réalisation des enroulements de stator avec un facteur de remplissage de cuivre aussi élevé que possible.
Le résultat : une augmentation de la puissance du moteur d’environ 80 %, la longueur du moteur étant presque réduite de moitié sans la moindre perte de puissance.
La gamme EZ est également économe en énergie – grâce aux différents encodeurs intégrables, les moteurs brushless synchrones offrent la possibilité de ne fournir que la puissance réellement nécessaire à une application sans gaspillage. Dans l’ensemble, les moteurs EZ offrent un couple puissant, une dynamique élevée et un comportement de synchronisation précis.
Puissance volumique :
|
|||||
|
Gamme de prix :
|
€ | € | € | € | € |
- Couple nominal : 0,4 – 91 Nm
- Couple à l’arrêt : 0,44 – 100,3 Nm
Trouvez la solution qui vous convient !
- Arbre : arbre plein sans clavette
- Ventilation forcée : pour augmenter le couple et la puissance continue ou à des températures ambiantes supérieures ; également sous forme de kit rétrofit
- Frein : frein d’arrêt à aimant permanent en option sur le côté B du moteur
- Interface de puissance : connecteurs enfichables rotatifs avec fermeture rapide ; en option avec contre-connecteurs
- Interfaces encodeur :
- EnDat® 3
- EnDat® 2.1/2.2 Singleturn, Multiturn
- One Cable Solution (OCS)
- résolveur
- Protection de l’enroulement : les résistances CTP garantissent la protection d’enroulement thermique
- Laque : RAL 9005 noir foncé
- Symboles et marquages : CE et cURus
- Servo-variateurs ou convertisseurs recommandés : particulièrement efficace en combinaison avec les servo-variateurs STOBER des gammes SI6 ou SD6 ou le servoconvertisseur SDS 5000
Nous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.
Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.
En savoir plus| Titre | Version | Identifiant | Date | Langue | Taille/type | |
|---|---|---|---|---|---|---|
 | Catalogue STOBER compact | 06 | 442655 | 2024 10 | FR | 8.68 MB |
 | Catalogue Entrainements et automatisation | 12 | 442711 | 2024 10 | FR | 12.17 MB |
 | Catalogue Motoreducteurs brushless synchrones EZ | 13 | 442437 | 2024 08 | FR | 24.15 MB |
| Titre | Version | Identifiant | Date | Langue | Taille/type | |
|---|---|---|---|---|---|---|
 | Instructions de service Moteurs brushless synchrones EZ | 01 | 443032 | 2019 05 | FR | 450.10 KB |
 | Consignes de securite pour moteurs brushless synchrones motoreducteurs brushless synchrones | 00 | 443104 | 2018 07 | FR | 75.98 KB |
| Titre | Version | Identifiant | Date | Langue | Taille/type |
|---|
| Titre | Version | Identifiant | Date | Langue | Taille/type | |
|---|---|---|---|---|---|---|
| Aucun résultat n'a été trouvé. | ||||||
| Titre | Version | Identifiant | Date | Langue | Taille/type | |
|---|---|---|---|---|---|---|
| Aucun résultat n'a été trouvé. | ||||||
Profitez de l’expertise de nos ingénieurs d’application dans les centres de vente ou contactez notre support de premier niveau.
SERVOsoft® Avec SERVOsoft®, nous vous fournissons un outil qui vous permet de dimensionner vos systèmes d’entraînement à l’échelle exacte en quelques étapes seulement. Tant sur le plan électrique que sur le plan mécanique. Et en même temps simple et rapide.
Grâce au configurateur de produits intuitif STOBER, vous pouvez facilement filtrer, comparer, enregistrer et partager les solutions d’entraînement adaptées.
Vous recherchez des données CAO ? Avec l’outil CAO de STOBER, les dessins souhaités peuvent être téléchargés en quelques clics.
STOBER est présent dans plus de 40 pays à travers le monde avec 13 sites et 80 partenaires SAV. Partout et à tout moment, toujours à votre écoute et en mouvement !
Vous avez besoin d’une aide compétente pour les pièces de rechange, les entraînements de rechange, les réparations et le rétrofit ? N’hésitez pas à nous contacter ! Nous proposons également un service d’appel d’urgence 24 heures sur 24 pour les cas urgents.
Réussir ensemble sur le long terme.
« Cela fait plus de 30 ans que nous travaillons en partenariat avec STOBER. Ce qui veut tout dire. »
– Hubert Rauschmaier, Directeur des achats techniques, MEBA Metall-Bandsägemaschinen GmbH
Besoin de solutions spéciales ?
Notre gamme de produits est modulaire, extensible à volonté et offre ainsi les possibilités de combinaisons les plus diverses. Un système d’entraînement pour des concepts de machines personnalisés et compacts. Avec possibilité d’apporter des ajustements au projet.
Ceci pourrait également vous intéresser

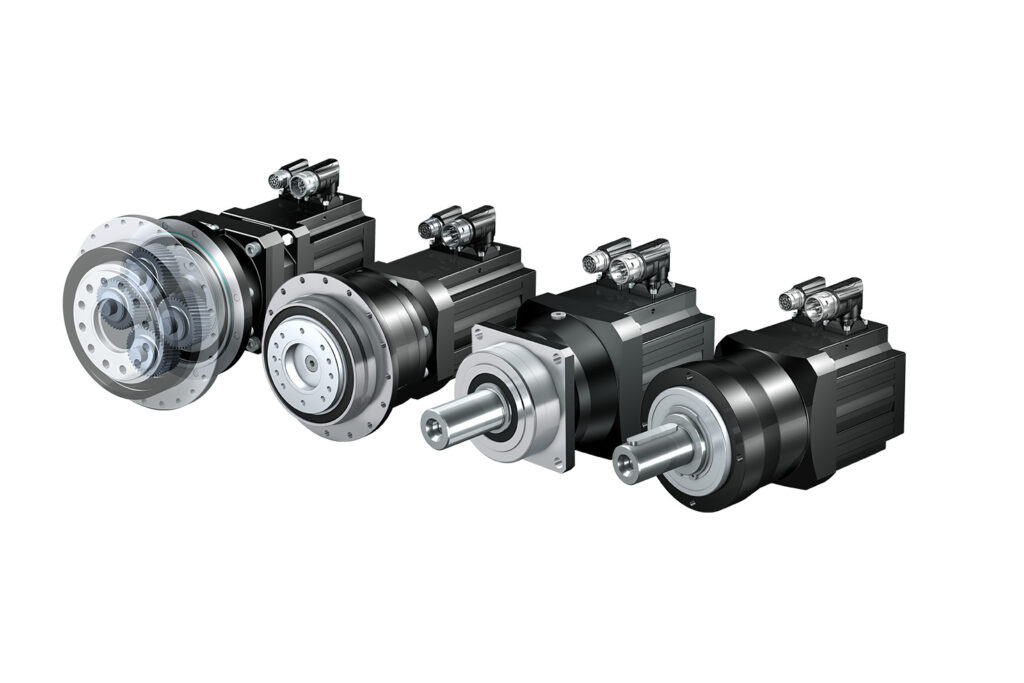

Motoréducteurs planétaires brushless
