妥協知らずの高効率 ヘリカルベベルギヤードリーンモータ

ミニマリズムを追求した仕様で、高い性能とエネルギー効率を達成します。

エンコーダのないリーンモータとSTOBERが誇るヘリカルベベル減速機の組み合わせがドライブの小型化を実現。 しかもモータ効率は堂々の96 %です。

メリット
ヘリカルベベル減速機と リーンモータの組み合わせ

コンパクトで非常に安定した駆動ユニットは、エネルギー効率に優れたシステムの実現に欠かすことができません。 包装機械、工作機械、オートメーション、ロボットなどにぜひご活用ください。

機械や設備の設計において省スペースが実現できるのも嬉しい特長です。

KLM:高い汎用性と剛性、遊びのない卓越した駆動安定性

高い剛性を示す本シリーズの減速機には高品質ヘリカルギヤが採用されています。 遊びのない安定したスムーズな駆動という点において右に出るものはいません。

Kシリーズの減速機とリーンモータの組み合わせは、特に軽さとコンパクトさ、ハウジングの堅牢さに秀でています。 クラスIE5認証のモータで経済性にも優れたソリューションです。

KLLM:オフセットなしでここまでの小型化を実現した美しいデザイン

接合部がなく変形に強いワンピース構造と、リーンモータの直接取り付けで、丈夫さを極めた駆動ユニットです。

モータシャフトと減速機出力が同じ高さに配置されているので、機械や設備で驚くほどシンプルな構造を実現できます。

エネルギー効率に優れた小型・軽量のギヤードモータが必要なアプリケーションには特に適したシリーズです。 生産性・収益性の向上をお手伝いします。

仕様
KLMシリーズ
駆動効率
価格帯
  • 総減速比:4 ~ 294
  • 許容加速トルク:17 ~ 6820 Nm
  • バックラッシ:1.5 ~ 12 arcmin
  • 効率:94 ~ 97 %

ご希望の仕様を選定
KLLMシリーズ
駆動効率
価格帯
  • 総減速比:4 ~ 16
  • 許容加速トルク:35 ~ 60 Nm
  • バックラッシ:16 ~ 20 arcmin
  • 効率:97 %

ご希望の仕様を選定
特長
KLMシリーズ
Kシリーズ減速機と リーンモータの組み合わせ
KLLMシリーズ
KLシリーズ減速機と リーンモータの組み合わせ
使用例

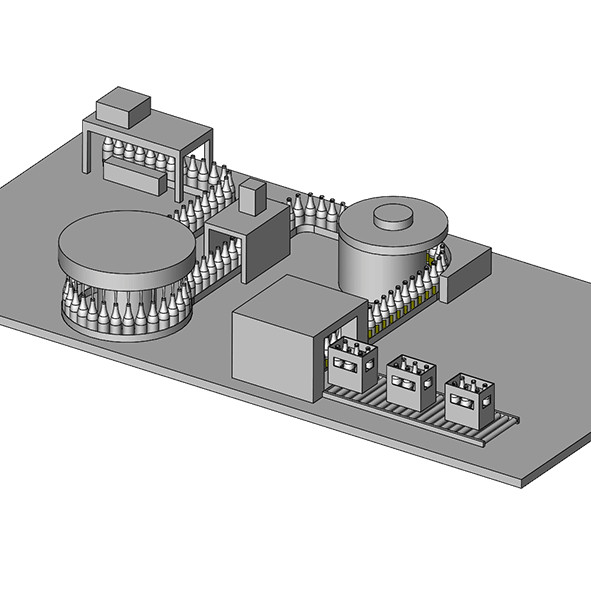

充填機
